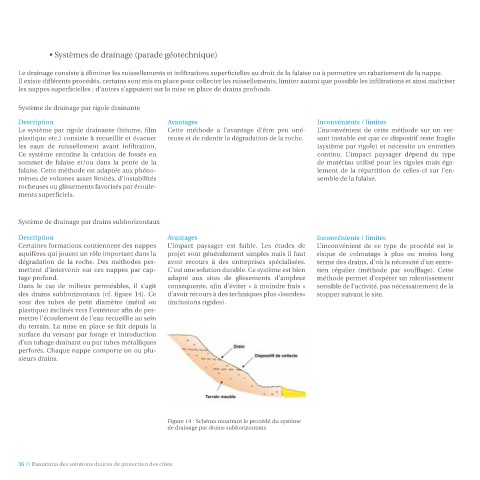

Page 36 - 2-Outil2-56P-FR

• Systèmes de drainage (parade géotechnique)

Le drainage consiste à éliminer les ruissellements et infiltrations superficielles au droit de la falaise ou à permettre un rabattement de la nappe.
Il existe différents procédés, certains sont mis en place pour collecter les ruissellements, limiter autant que possible les infiltrations et ainsi maîtriser
les nappes superficielles ; d’autres s’appuient sur la mise en place de drains profonds.

Système de drainage par rigole drainante
Description Avantages Inconvénients / limites
Le système par rigole drainante (bitume, film Cette méthode a l’avantage d’être peu oné- L’inconvénient de cette méthode sur un ver-
plastique etc.) consiste à recueillir et évacuer reuse et de ralentir la dégradation de la roche. sant instable est que ce dispositif reste fragile
les eaux de ruissellement avant infiltration. (système par rigole) et nécessite un entretien
Ce système entraîne la création de fossés en continu. L’impact paysager dépend du type
sommet de falaise et/ou dans la pente de la de matériau utilisé pour les rigoles mais éga-
falaise. Cette méthode est adaptée aux phéno- lement de la répartition de celles-ci sur l’en-
mènes de volumes assez limités, d’instabilités semble de la falaise.
rocheuses ou glissements favorisés par écoule-
ments superficiels.

Système de drainage par drains subhorizontaux
Description Avantages Inconvénients / limites
Certaines formations contiennent des nappes L’impact paysager est faible. Les études de L’inconvénient de ce type de procédé est le
aquifères qui jouent un rôle important dans la projet sont généralement simples mais il faut risque de colmatage à plus ou moins long
dégradation de la roche. Des méthodes per- avoir recours à des entreprises spécialisées. terme des drains, d’où la nécessité d’un entre-
mettent d’intervenir sur ces nappes par cap- C’est une solution durable. Ce système est bien tien régulier (méthode par soufflage). Cette
tage profond. adapté aux sites de glissements d’ampleur méthode permet d’espérer un ralentissement
Dans le cas de milieux perméables, il s’agit conséquente, afin d’éviter « à moindre frais » sensible de l’activité, pas nécessairement de la
des drains subhorizontaux (cf. figure 14). Ce d’avoir recours à des techniques plus «lourdes» stopper suivant le site.
sont des tubes de petit diamètre (métal ou (inclusions rigides).
plastique) inclinés vers l’extérieur afin de per-
mettre l’écoulement de l’eau recueillie au sein
du terrain. La mise en place se fait depuis la
surface du versant par forage et introduction
d’un tubage drainant ou par tubes métalliques
perforés. Chaque nappe comporte un ou plu-
sieurs drains.

Figure 14 : Schéma montrant le procédé du système
de drainage par drains subhorizontaux

36 // Panorama des solutions douces de protection des côtes
